飞秒_光学实验__减震平台1800x900mm

《钢性和阻尼完美融合的蜂窝板隔振平台》



■早在1974年,明立精机就已经开始用铝制面包板作为光学平台
   实现商品化之后,经过改良采用以钢铁蜂巢为其心材,特征为刚性比铝心材高30~40%,只有铸铁的1/5~1/7之质量也可以保持同等的刚性,即使如高层楼或净化室等地板的耐重度有限制的地方,也可以设置大尺寸光学平台。广受用户好评。



适用于高要求的光路实验的光学平台
        随着科技的进步,科研仪器的精度日益提高
只有光学配件固定作用的简单平台,已经无法满足高尖端精密实验仪器对平台形变量的需求了。蜂窝型平台不但有着高钢性,而且它的阻尼性也比花岗岩和铸铁要优秀。只有钢性和阻尼比双方都非常优秀的平台才能满足一些精密干涉实验,飞秒激光实验,全息光学等实验,最小形变量和最小台面的振动传达率让实验结果更为精确。


 从使用者的角度出发,人性化的设计
MAY系列把面向用户那一侧的横杠去除了,开放了台面下边的空间,可以往台子下方放置电源和实验器具来合理化实验室的空间。拖线板和可移动万向轮的标配等设计思想,体现了无处不为客户着想的精神。



■不锈钢蜂窝状桌面光学平台

   随着阻尼材料和不锈钢蜂窝芯的发展,不锈钢蜂窝桌面已经发展成高性能的光学桌面,有着异常的硬度和阻尼特性。机器抛光蜂窝桌面的技术,通过独特的技术已经成为现实,成为一个可选项,接受最好的平坦度定做,请预先联系。


K5型:
          继用直接在蜂窝板上打孔这样的工艺的基础上,开发出的适合洁净室使用的高端蜂窝面包板。有着比K4型更好的阻尼 性能。由于是先在不锈钢板上打好孔再进行蜂巢的黏着剂固化,成型后无热应力变化,即使几十年也不会发生形变。 另外由于M6孔内部使用像笔套一样的小帽子密封,可防止液体流入便于洁净室灰尘的清理,即使有贵重的光学部件掉 落到孔中也可以用镊子或者吸尘器拿取。(中国工厂生产的蜂窝平台一律为K5型)


能满足不同客户的特殊要求
        为了能快速满足客户各种各样特殊要求,从设计到生产我们全都在公司内部进行。从蜂窝板的厚度,到除振装置的整体高度,到负载重量全都能定制。我们还帮客户在需要的位置打开孔,开槽,开大贯通孔之类的定制。
        如果需要特别的尺寸和形状的工作区域,或者是场地制约无法搬入的场合,我们会向客户推荐拼接平台;拼接平台连接块在侧面的上下位置每100mm间隔设置一对插销和插孔能很好的补足精度和钢性,我们有着非常多L型T型U型拼接平台制造经验,甚至是能调节台面角度的平台。还有如果实验需要我们能把平台用全无磁材料进行制作。



消除振动传递薄膜型空气弹簧橡胶膜
        想让空气弹簧的薄膜更加的薄,是因为如果空气弹簧橡胶膜越厚的话,越会降低减少微小振动的性能,明立精机在设计初期就把这点考虑进去然后设计成超薄型。还在里边附加了特殊素材使得耐久性也得到了保障。我们把空气弹簧设计成立柱式,当空气弹簧充气 的时候弹簧就变成了一个柔性的圆柱体,这样可以强化水平方向的振动隔离。

 取得专利权的自动水平保持机构
本系列配备了,搭载仪器的拿放或者移动,总是能保证台面的水平,就算是一点点重量变动也会引起反应的高性能技术来抑制振动的起伏。重复位精度标准配备±500个微米,高精度型配置±100个微米。传感器虽小,却能反应明立精机的技术实力



MAY-的振动衰减性能(加振台实测数据)

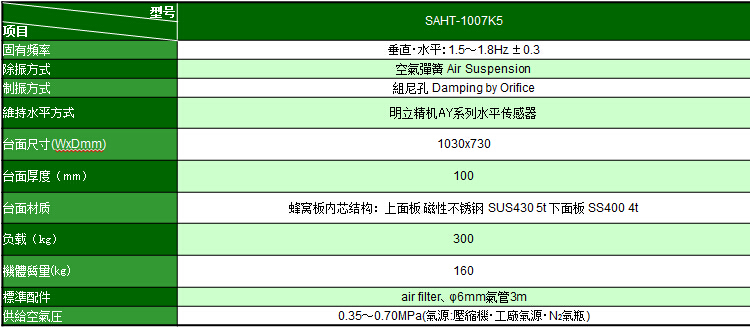

规格参数:


有其他特殊需求也请联系我们。敝司提供各种改造服务。
