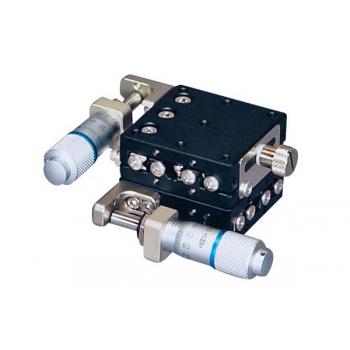

XY轴平台LD-4042-S8.XY平台
浏览量：次
发表日期：2015-09-29
- Passive
- 上一篇：没有了
- 下一篇：没有了
平台面40mm×40mm
移動量±3mm
| 移動方向 | XY軸2方向 |
|---|---|
| ステージ面 | 40mm×40mm |
| クランプ方式 | 板クランプ |
| 操作部取付位置 | サイド |
| 移動機構/送り方式 | MHS4-6.5FP（ファインピッチマイクロ） |
| 移動量 | ±3mm |
| 移動量/ツマミ１回転 | 0.1mm |
| 目量 | マイクロメータ式0.002mm |
| 感度 | 0.001mm |
| 移動ガイド | HG-VCR（V溝とクロスローラ） |
| 移動精度HV | 真直度（水平･垂直）0.001mm |
| 移動精度YP | ヨーイング15sec、ピッチング25sec |
| 許容モーメント | ヨー 500N・cm、ピッチ 500N・cm、ロール 500N・cm |
| モーメント剛性 | ヨー剛性 0.08sec/N・cm、ピッチ剛性 0.06sec/N・cm、ロール剛性 0.06sec/N・cm |
| 平行度 | 0.030mm |
| 運動の平行度 | 0.014mm |
| XY直交度 | 0.010mm |
| 耐荷重 | 95.2N（9.7kgf） |
| 質量 | 0.4kg |
| 主要材質/表面処理 | ステンレス／黒色酸化クロム |
